FP - X溫‧熱模鍛機系列 for 精鍛機械株式会社

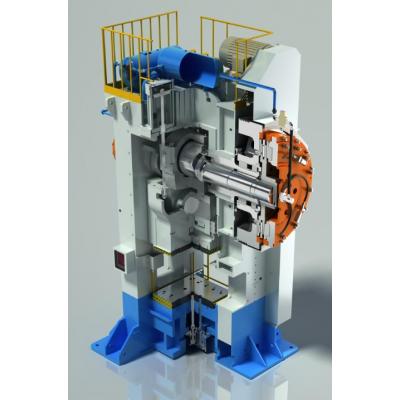

FP - X溫‧熱模鍛機系列: X型はフライホイール直結駆動、快速な回転速度、鍛造材料と金型のあたり時間の短縮より、金型の寿命向上、連動構造のシンプル化より、故障率少なく、メンテコストが大幅に下がります。

機能: FP-Xギア駆動

X型はフライホイール直結駆動、快速回転、鍛造材料と金型のあたり時間の短縮より、金型の寿命向上、連動構造のシンプル化より、故障率少なく、メンテコストが大幅に下がります。

FP-XGフライホイール駆動

XGはギア駆動、ギア比率設計よりストローク速度の低下、スロー成型効果へ達成。アルミや銅などの非鉄材料の鍛造成型に適用、長引延工程の鍛造要求にも適切、例え、車の伝動軸CV-Jointです。

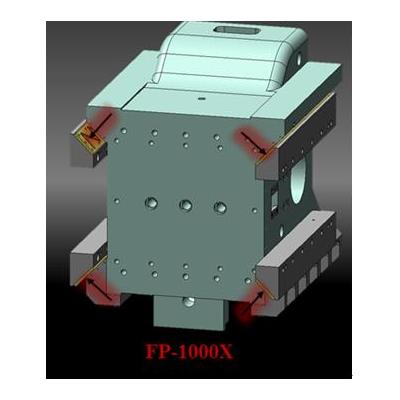

X型ブロックスライダー

半密閉型のクラッチ構造、回転運動より外部冷空気のクラッチへの導入、散熱効率向上、そして、クラッチ内部作業温度の低減、ライニングへの当たり面積増加より、クラッチ伝動モーメント向上で、ライニングの使用寿命を向上します.

新型フライトホール‧大ギア懸掛構造

1. 軸受けにフライホールと大ギアを懸掛、重量は偏心軸に懸掛することではなく、回転時の銅パッドは発熱しないため、銅パッドの摩耗低下より、使用寿命をアップします。

2新型懸掛設計より、フライトホールと大ギアの運転へのスムーズの確保、大幅にギア回転の騒音を減らせ、同時にギア寿命を向上します。

3. フライトホール内部のベアリングは強制的なエンジン潤滑油採用より、潤滑油の持ちの確保、冷却効果にも、ベアリング寿命を向上します。

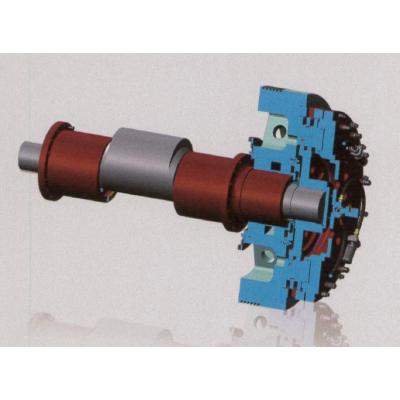

半密閉式クラッチ構造

半密閉式のクラッチ構造、回転運動より外部冷空気のクラッチへの導入、散熱効率向上、そして、クラッチ内部作業温度の低減、ライニングへの当たり面積増加より、クラッチ伝動モーメント向上で、ライニングの使用寿命を向上します。

超高鋼性台座

1.台座上部に四枚強化された鋼板にアーチ形状に、台座鋼性アップと台座変形の減り、同時に偏心軸への重量負担の分担より台座への衝撃低減、偏心軸の断裂を避けます。

2.台座構造のベスト化より、台座鋼性の向上、そして、内部応力の低減へ、重量負担の鍛造作業に適用します。

仕様

長所	設計
高生産効率、金型寿命向上	フライトホール直接駆動、運転速度速い.
高精度な鍛造品、安定な品質	X型ブロックスライダーの特徴スライダー設計
高安全性、人と機械の安全確保	HMIインターフェース‧PLC多重回路安全システム、コンピューター重量トン位モニター
特殊な設計、騒音低減	新式フライトホール‧大ギア懸掛構.
簡単なメンテ‧操作容易	循環式自動潤滑システム、金型ロック開放設計
鉄‧アルミ‧銅‧チタンなどの鍛造可能、幅広い用途	超高鋼性架台と特殊な伝動設計より、多ワークステーション鍛造可能造

項目 / モデル番號	単位	FP-600X	FP-800X	FP-1000X	FP-1300X	FP-1600X
能力	トン	600	800	1000	1300	1600
ブロックスライダーストローク	㎜	200	250	250	280	300
ブロックスライダー調整	mm	10	10	10	10	10
ストローク回数	回/分	95	85	85	80	65
有効作業ストローク数	回/分	18	18	18	18	18
閉めあい工作高さ	mm	750	850	950	950	1100
能力発生点	mm	6	6	6	6	6
(L-R （L-R&F-B）ブロックスライダー面積	mm	660*730	770*810	880*1050	1020*1080	1050*1130
L-R&F-B）台盤面積	mm	800*880	880*1000	1040*1080	1140*1140	1200*1200
（L-R&F-B）側窓口寸法	mm	550*550	600*600	700*700	750*700	980*800
主動モーター	kw	37kw*8p	45kw*8p	55kw*8p	75kw*8p	75kw*12p
ブロックスライダー調整モーター	kw	0.4kw*4p	0.75kw*4p	0.75kw*4p	1.5kw*4p	1.5kw*4p
ブロックスライダーモーター	kw	0.75kw*4p	0.75kw*4p	0.75kw*4p	0.75kw*4p	0.75kw*4p
材料ロート能力-ストローク	トン-㎜	6Ton-30mm	10Ton-30mm	10Ton-30mm	10Ton-40mm	10Ton-40mm
材料下し能力-ストローク	トン-㎜	8Ton-50mm	12Ton-50mm	12Tom-50mm	12Tom-50mm	17Ton-50mm
材料ロート油圧モーター	kw	7.5kw	7.5kw	7.5kw	7.5kw	7.5kw
材料下し油圧モーター	kw	11kw	11kw	11kw	11kw	11kw
ワークステーション数-ワーク距離	個-㎜	1	1	1	1	3-200
使用空圧圧力	㎏/㎝²	5	5	5	5	5
機械重量	kg	46,000	60,000	82,000	100,000	130,000
LWH）機械寸法	mm	330027905280	363030105810	384032256145	410034506675	432035058100

標準付属品
標準付属品	超負荷モニターシステム	運転オーバー保護装置
自動潤滑循環システム	金型ロック解放装置	突出し停止装置
角度インデックス	多角度工作照明システム
